3D 打印废料的重新审视与桌面级耗材回收机故事的全新篇章

在这段征程的第二阶段，来自维也纳 TGM 职业技术学院的毕业生工程车队从数字蓝图走入实体车间，打造属于他们的桌面级耗材回收机。基于最初的设计，他们分享了如何解决意料之外的机械难题和复杂的校准过程，成功将 3D 打印废料转化为高质量、可循环使用的耗材。

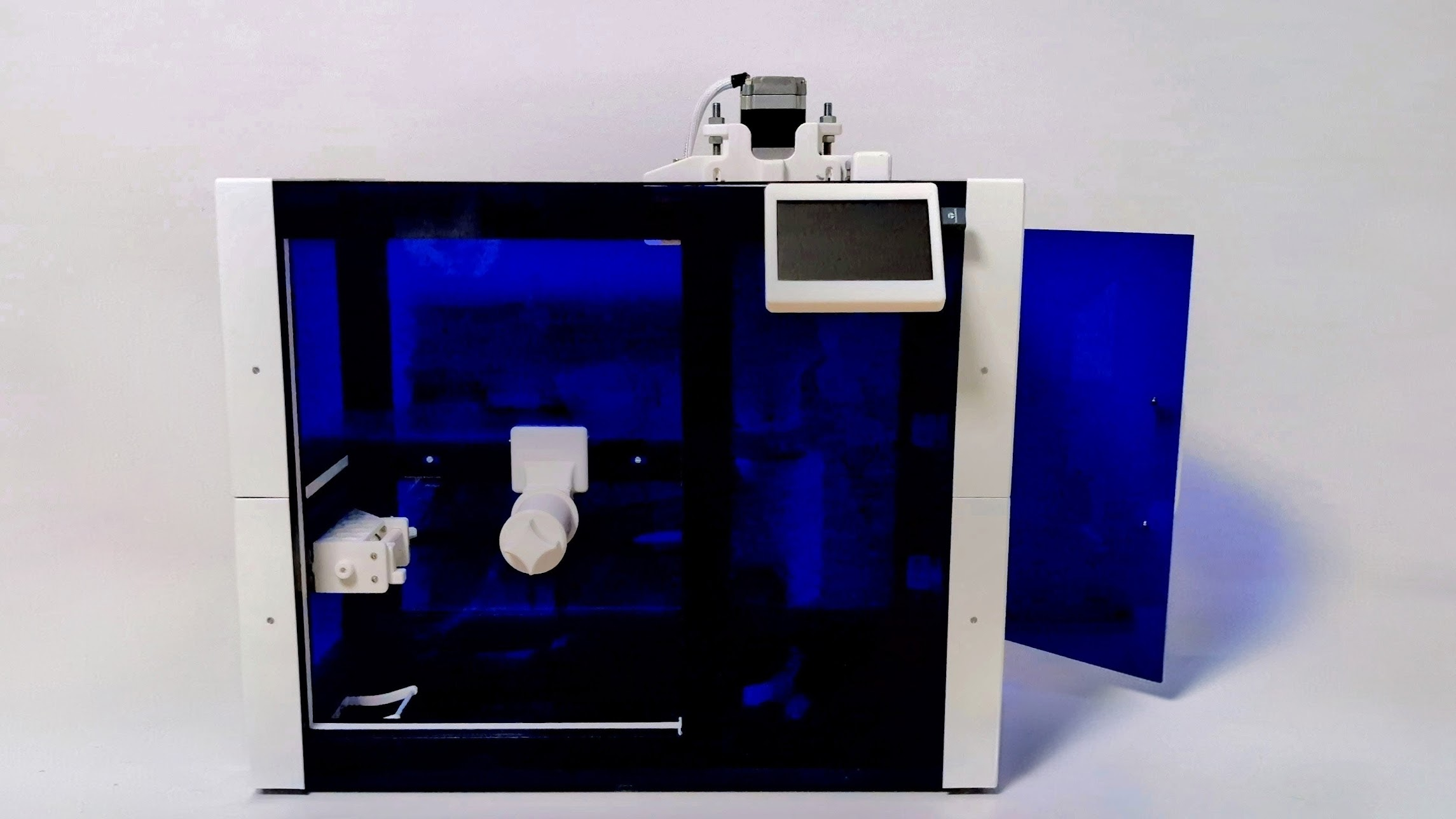

在上一期故事中，我们介绍了桌面级耗材回收机的概念、数字设计和仿真阶段。该机器作为我们在维也纳 TGM（Technologisches Gewerbemuseum）职业技术学院的毕业设计项目而开发，旨在将 3D 打印废料转化为高质量、可直接使用的耗材。如今，经过数月紧张的制造、装配和测试，我们很高兴能够分享数字设计是如何转化为实体作品的，我们所遇到的工程挑战，以及机器在现实中的运行成果。

敏捷构建——实时测试子部件

回收机从概念到实体的过程，是学校车间与工业制造协作的结晶。机器的大部分结构件和辅助零件均由 TGM 直接生产。然而，对于最关键的部件——高精度挤出机螺杆，我们依赖了 Xometry择幂科技的 CNC 加工能力，以确保聚合物挤出所需的严格公差。 装配一台复杂的跨学科机械很少是一个线性发展的过程。为了节省时间和精力，我们决定不等待每一个零件都加工完毕再开始测试。相反，我们采用了敏捷的并行装配与测试方法。虽然这为我们节省了数月的时间，但也意味着装配阶段变成了一项动态挑战——因为在测试子部件时，我们的 CAD 模型理论立刻与物理世界的现实产生了碰撞。

CNC 机加工挤出机螺杆

回收原型机的机械迭代与材料适用范围选择

要使用 3D 打印零件构建一台能够承受高应力的机器，需要巧妙的几何设计和不断迭代。我们遇到的最大机械挑战，是驱动挤出机螺杆的步进电机的安装座。挤出过程需要巨大的扭矩来压缩、熔化并推动碎塑料通过料筒，而步进电机则会产生极高的反向扭矩。与我们机器上的许多其他结构件一样，最初的安装座是用 PETG 3D 打印的，以保持原型机的轻量化和易制性。最初，电机座依赖于仅在左侧固定的单边悬臂支撑。

在初始测试期间，极端的机械反向扭矩导致这种单边结构向上弯曲并变形，严重威胁到传动系统的同轴度。我们重新回到电脑前，彻底重构了安装系统。我们在右侧引入了一根额外的铝型材作为跨接梁，将其升级为一个坚固的双边支撑系统。这种全新的平衡结构均匀地分散了受力，成功增强了装配体的刚性，使其能够轻松承受扭矩且不再发生任何变形。

重构后的双边安装座及步进电机铝型材跨接梁的 CAD 细节特写

关于回收效果，我们在这一阶段的主要精力集中在优化 PLA 材料的挤出上。虽然我们最初的设想涵盖了广泛的材料类型，但我们发现，仅完美控制 PLA 耗材的质量就是一项需要全情投入的庞大工程。通过缩小研究范围，我们在耗材线径的一致性上取得了极其优异且高度可预测的效果，成功将破碎的废弃打印件转化为全新的、完全可用的材料。这也使我们能够在不引入过多变量的前提下稳定整个系统。

卷绕整齐的回收 PLA 耗材，具备稳定的一致性线径控制

校准矩阵

将机器搭建完成之后，最大的意外莫过于软件与硬件校准的极端复杂性。在数字设计阶段，你看到的是热仿真和机械载荷；但在现实中，想要获得完美且均匀的耗材线径，取决于一个极其微妙且相互关联的变量网络——比如加热元件的精确温度区域、挤出机螺杆的转速、环境冷却速率以及破碎塑料碎屑的进料速度。我们花费了大量时间反复摸索所有这些机器设置，以极小的增量进行微调，从而找到了完美的平衡点。

完全使用车队回收耗材打印的标准 3D 打印测试船（3DBenchy）

除了挤出机械本身，集成触摸显示屏被证明是另一个重大障碍。这需要从零开始编写一个全新的、直观的用户界面，并将其与所有底层驱动、控制和传感器调节无缝联网，以确保协同一致的系统反馈。

触摸显示屏上自定义编写的用户界面，展示了温度区域与挤出机速度控制

项目展望与优化方向

尽管这台机器在功能上获得了成功，但工程探索永无止境。如果要开发下一个版本，我们将重点聚焦于两个主要领域以改善用户体验。首先，我们将重新设计少数几个剩余组件，以进一步减少摩擦并优化物料流动。其次，我们将引入更稳健的安全机制，以确保高温和高扭矩环境下的操作安全。
