1 毫米的救赎：这件定制 CNC 零部件如何挽救了我的 5 轴机床项目

我是埃米尔（Emiel），也就是“The Practical Engineer”。如果你一直在关注我的 5 轴 CNC 打造计划，你就会知道这个项目最近迎来了一个重大里程碑：由钢材和混凝土构成、重达 400 公斤的高刚性机身框架。随着框架固化完成且结构稳固，我便着手进行 Z 轴模块的组装——不料却碰上了一个可能使整个项目陷入停滞的物理瓶颈。

一个差点就成功的设计

我早就知道 Z 轴周围的空间非常紧凑。在 Fusion 360 中，设计看起来应该能顺利避开干涉。然而，当我开始实体组装零部件时，很明显出问题了：主轴螺母座与直线导轨的滑块发生了撞击干涉。

干涉的量虽然不大，但足以让整个组装件完全无法移动。

这当然令人沮丧。但我的工程经验足够丰富，知道这本就是研发过程的一部分。特别是在像我为 The Practical Engineer 所做的个人项目中，常常是在夜间加班进行，偶尔难免会有小细节被疏漏。但真正的工程精神正是从这一刻开始：如何不重新设计半台机床，就解决这个问题？

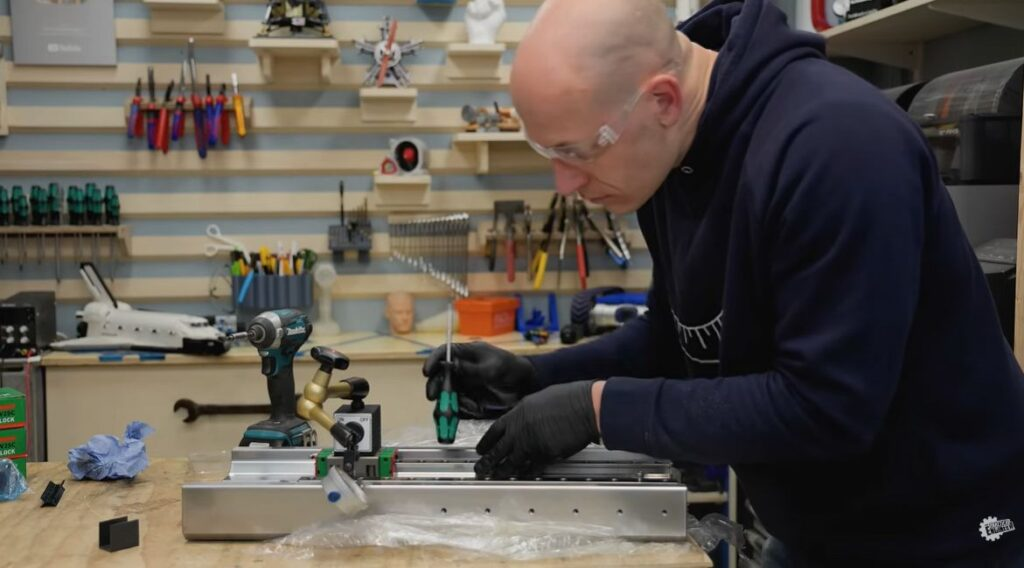

Emiel 在工作台上组装 Z 轴直线导轨系统

为什么我只想重新设计单一零部件

在那个当口，我面临两个选择：我可以重新设计较大的结构件，将直线导轨拉开更远的距离；或者我可以尝试仅通过重新设计主轴螺母座来解决问题。

机床的其他部分已经加工完毕、刚性极佳，且重新制作的成本非常昂贵。如果全部重置，将耗费巨量的资金与时间。

挑战变得非常明确：我能否重新设计这单一零部件，使其能塞入极其狭窄的空间内，同时又能保持足够的强度与刚性？这演变成了一个非常有意思的工程难题。

重返 CAD：在 Fusion 360 中优化几何形状

我重新打开 Autodesk Fusion，开始优化每一毫米的可用空间。

第一版螺母座虽然已经做了避让切角，但我忽略了一个要点：主轴螺母、安装螺栓以及导轨滑块，都需要在同一个极小区域内占用空间。一旦我在 CAD 中切出剖面模型，问题就一目了然了。

重新设计的版本变得更扁平、更紧凑。我降低了主轴螺母的位置，优化了避开导轨滑块的形状，并剔除了所有可以省略的不必要材料。在某些区域，最终的避让间隙仅剩约 1 mm。

虽然非常吃紧，但已经足够。

为什么这个零部件必须采用 CNC 加工

对于新版本，我选择了钢材并交由 CNC 加工制作。3D 打印在这种场合并不是正确的选项。这个螺母座是 Z 轴传动系统的一部分，需要在切削负载下保持绝对刚性。该组件的任何微小弹性变形，都会直接影响整台机床的刚性与精度。

最困难的地方在于找到两者之间的平衡：既要让零部件足够紧凑以嵌入空间，又要保持足够的强度来履行使命。而这种微妙的平衡，恰恰是让这个零部件变得妙趣横生的地方。

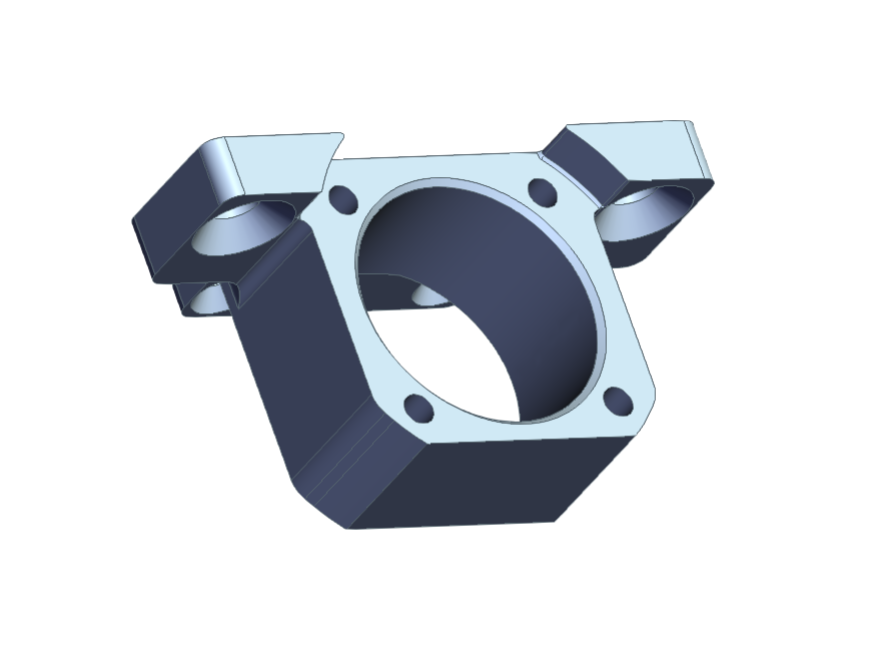

重新设计的主轴螺母座 3D CAD 渲染图

交由 Xometry择幂科技制造

重新设计完成后，我将 CAD 图纸上传到了 Xometry 择幂科技。

对于像这样的项目，这种服务极其实用。某些零部件要么精度要求过高、要么太耗费时间，或者在自家车间里加工根本不切实际。这个主轴螺母座就是典型的例子。

整个流程非常直观：我上传了模型、选择了材料和制造工艺、确认价格并下单。零部件在大约六个工作日内就送达了，速度快得令人惊喜——在这种情况下，这切实地帮我维持了项目的推进节奏。

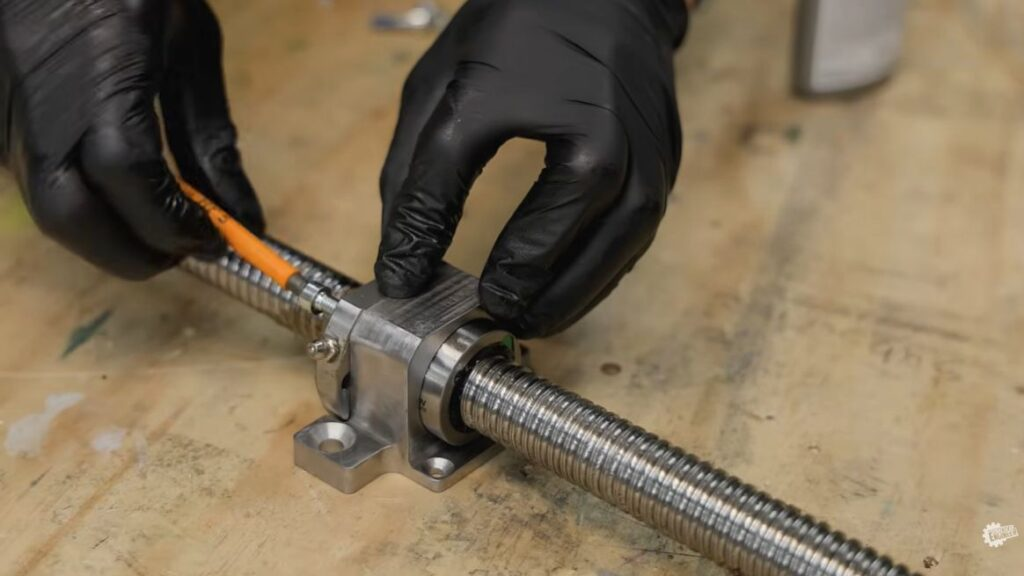

手部将主轴螺母安装至滚珠丝杠上的特写

关键时刻（验收时刻）

我向 Xometry择幂科技订购了零部件，当它在大约六个工作日后送达时，我立刻将它装进了 Z 轴组装件中。

这一次，完美契合。

导轨滑块顺利避开了螺母座，主轴螺母对齐无误，Z 轴终于能够自由平顺地滑动。考虑到整个组装件已经变得多么沉重，看到它安装到位并顺畅运行，令人感到无比满足。这不仅仅是零部件尺寸合身，更意味着我可以继续推进这台机床的制造了。

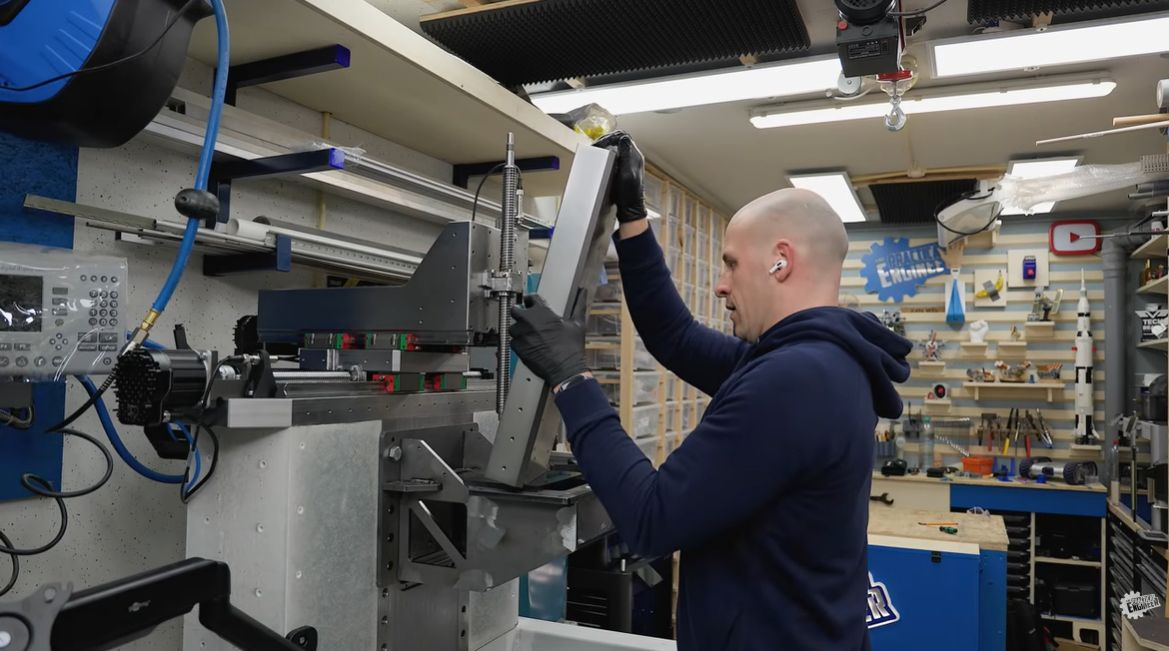

Emiel 将 Z 轴组装模块安装到完整的 CNC 机床机身上

为什么这些问题其实很有趣

尽管这些卡关时刻可能令人沮丧，但这也是我在工程项目中最享受的事情之一。

你遇到了物理限制，你重新思考设计，你优化几何形状，你不断推敲解题，直到找到一个可行的解决方案。通常，最终的解决方案比最初的设想还要优秀。

这也是为什么我喜欢在 The Practical Engineer 上分享这些项目的原因——不仅是展示完成的机床，更是分享沿途发生的错误、重新设计以及实用的解题过程。这才是真正的工程精神所在。你可以在 Xometry Pro 上追踪我的完整历程，从喷气背包到磁吸联轴器实验，再到这台 5 轴 CNC 的打造。

下一步计划

现在 Z 轴组装模块运转正常，我可以继续迈下一个重大里程碑：让这台机床作为一台功能完整的 3 轴 CNC 运转起来。

在此之后，计划是利用这台机床自己来加工第 4 轴和第 5 轴的零部件。一旦机床能够开始“自制零件”，项目就会进入一个全新的阶段——而这正是最令我迫不及待的部分。
