面向装配设计（Design for Assembly，DfA）是一种产品设计策略，核心是在产品开发初期优先考虑装配便捷性。通过优化产品结构、减少零件数量与装配工序，工程师可大幅降低生产成本、缩短交付周期，同时提升产品可靠性。
DfA 是面向 X 设计（DfX）体系的核心分支。它常与 ** 面向制造设计（DfM）结合，形成完整的面向制造与装配设计（DfMA）** 方法论；但 DfA 是独立学科，拥有专属设计原则。
本文将详细讲解 DfA，区分其与 DfM 的差异，并梳理落地实施规范。
什么是面向装配设计（DfA）
DfA 本质是解决一个核心工程问题：如何设计产品，实现更简单、快速、低成本的装配？
其目标是减少独立零件数量，保证剩余零件便于抓取、对位、连接。在设计阶段量化装配效率，提前识别生产瓶颈。
DfA 目标主要分为两类：
- 工厂装配优化：适配产线生产，降低人工与设备成本例：消费电子产品采用卡扣结构替代螺丝，提升人工装配效率。
- 终端用户装配优化：适配消费者自行组装场景例：宜家家具是经典 DfA 案例，依靠极简零件与标准紧固件，让普通用户即可完成复杂组装。
DfA 与 DfM 的区别
二者常被合并为 DfMA，因此容易混淆：
- 面向制造设计（DfM）：聚焦单个零件生产，考量注塑壁厚、CNC 加工刀具可达性等制造约束。
- 面向装配设计（DfA）：聚焦整机系统层面，关注零件组合方式，减少零件总数与连接复杂度。
二者紧密关联：一个零件可能易加工（DfM 优秀），但装配时螺丝刀无法操作（DfA 缺陷）。成功的产品开发需要平衡二者，实现整体成本最优。
面向装配设计的核心原则
DfA 原则历经数十年制造经验沉淀成型（DfX 体系约诞生于 1990 年）。
不同产品的原则优先级略有差异，以下为通用设计准则，可将装配环节从生产瓶颈转化为竞争优势。
表格
| 原则 | 工程目标 |
|---|---|
| 1. 减少零件数量 | 降低物料清单（BOM）复杂度，减少故障点 |
| 2. 自带定位结构 | 采用倒角 / 导向结构，实现零件自动对位，无需人工校准 |
| 3. 集成式紧固件 | 用卡扣等一体化结构替代独立五金件，加快连接速度 |
| 4. 零件对称 / 明显不对称 | 零件完全对称或不对称特征清晰，避免装反 |
| 5. 合理公差设计 | 在保证功能前提下，采用最大宽松公差，避免装配耗时 |
| 6. 模块化设计 | 子部件并行生产测试，最终集成总装 |
| 7. 零件标准化 | 全产品采用统一规格螺丝，减少工具更换频次 |
| 8. 自上而下装配 | 利用重力垂直堆叠零件，实现自然定位 |
| 9. 提升可抓取性 | 避免易缠绕、易粘连、边缘尖锐的零件 |
| 10. 防错设计（ poka‑yoke） | 设置物理限位，从结构上杜绝错误装配 |
1. 减少零件数量
减少零件是 DfA 最有效的核心原则。每增加一个零件，都会提升工艺复杂度、增加故障风险、扩充物料清单。
但零件合并需兼顾可制造性，不能为简化装配，导致零件加工难度与成本激增。
工程师需对每个零件提出三个核心问题，判断是否可整合：
- 相对运动：该零件是否需要与其他零件产生相对运动？（如方向盘）
- 材料必要性：是否需要与周边零件采用不同材质？（如钢壳体上的橡胶密封圈）
- 可维修性：是否需要拆卸用于装配或后期维护？
若三者均为否，该零件可直接整合至相邻部件。
2. 自动定位与定向结构
DfA 旨在消除人工精准对位，通过零件自身结构实现自动定位，无需额外工装夹具。
常用结构：
- 倒角 / 沉头孔：销轴、孔位采用斜角，轻微偏移也可顺利装配
- 凸台 / 卡槽：物理限制零件位移，仅能装配至正确位置
在下面的例子中，焊接下一步固定两个部件，上部是对称的。如果不行，接头长度也应不同，以形成自定向功能，允许单一正确方向组装。
3. 集成式紧固件
螺丝、螺母等螺纹紧固件装配耗时久、不良率高，常需搭配垫圈、专用工具、控制扭矩。
DfA 优先用一体化结构替代独立紧固件：
- 卡扣结构：单次直线动作即可完成装配，包括悬臂式、扭转式、环形卡扣
- 粘接 / 焊接：超声波焊接、胶水粘接适用于永久装配，完全省去五金件
注：集成紧固件非万能，重载场景、需无损频繁拆卸的结构，仍优先选用螺丝。
表格
| 连接方式 | 装配速度 | 可拆卸性 | 成本影响 | DfA 适配评级 |
|---|---|---|---|---|
| 螺纹紧固件（螺丝 / 螺栓） | 慢（人工成本高） | 易（无损拆卸） | 高（需库存五金件） | ⭐ |
| 卡扣（塑料 / 金属） | 快（单次动作） | 较难（可定制拆卸结构） | 低（零件自带结构） | ⭐⭐⭐ |
| 粘接 / 焊接 | 中等（需固化时间） | 不可拆卸（破坏性拆解） | 低 / 中（耗材成本） | ⭐⭐ |
| 铆钉 | 快 | 难（需钻除） | 低 | ⭐⭐ |
4. 零件对称与不对称设计
对称零件可多向安装，减少对位耗时、降低装错概率，同时装配工具可通用，减少专用工具成本。
若对称设计影响产品功能，优先增加自动定向结构；仍不可行时，需强化不对称辨识度，通过标识、色彩、形状、纹理区分，避免装配失误。
5. 合理公差设计
现代加工技术可实现超高精度公差，但精密公差加工耗时、成本高，过紧配合也会延长装配时间。
DfA 要求：在保证功能的前提下，采用最宽松的公差。
同时开展公差累积分析，评估多个零件公差叠加对最终装配的影响，常用最坏情况分析法、统计公差分析法，确保公差叠加范围在装配允许区间内，避免出现装配间隙或干涉。
6. 模块化设计
复杂产品需拆分为独立子模块：
子部件可并行生产、测试，大幅缩短总装时间；标准模块（如电源）可跨产品线复用，实现规模效应。
7. 标准化设计
全产品、全产线统一工具、零件、接口，采用商用标准件，降低库存与工装成本。
例如统一螺丝头规格、螺丝长度，避免操作员错用短螺丝安装深孔，将装配流程标准化、可重复化。
8. 自上而下装配
垂直自上而下装配利用重力辅助定位，减少工装、翻转、手持固定操作，简化人工装配；同时提升自动化产线稳定性，降低工装复杂度，保证节拍稳定。核心优势是减少零件搬运、姿态调整，降低整体装配难度。
9. 提升零件可抓取性
难抓取的零件会拖慢产线效率，DfA 需考量零件物理形态：
- C 型卡簧、开口弹簧易缠绕，设计为闭环结构
- 过小、过滑、边缘尖锐零件，需镊子 / 手套操作，增加装配时长易抓取结构同时适配自动化装配。
10. 防错设计（Poka‑Yoke）
DfA采用了Poka-Yoke（防错）原则，使错误组装在物理上变得不可能。
从结构上杜绝错误装配：
- 物理限位：USB 接口、电池仓仅可单向插入
- 干涉结构：增加挡块，零件倒置无法装配
- 视觉标识：颜色区分、对位标记
- 失效保护：零件装配错误时，设备自动停机
面向装配设计的优势
DfA 贯穿产品全生命周期，从生产到终端用户均能带来显著收益：
表格
| 核心优势 | 实际价值 |
|---|---|
| 降低成本 | 减少零件数量，大幅降低人工、工装、报废、管理成本 |
| 高效生产 | 减少装配失误，提升一次合格率（FPY） |
| 优化供应链 | 精简零件种类，减少供应商，简化物流 |
| 缩短生产周期 | 减少装配工序，提升产线产能 |
| 适配自动化 | 优化零件结构，适配机械抓取与自动化产线 |
| 便于维护拆解 | 后期维修、拆装更便捷 |
| 提升质量可靠性 | 减少故障点，长期不良率更低 |
| 绿色可持续 | 减少材料与能耗，适配面向拆解设计（回收） |
1. 降低综合成本
- 人工：装配简化，减少工时与培训成本
- 库存：标准化减少零件品类，例如仅用 M6×10、M6×20 螺栓，减少物料库存
- 工装：减少定制夹具、治具需求
- 报废：零件更少、连接简单，降低装配失误报废风险
- 管理：产线流畅，降低能耗、管理等间接成本
2. 简化制造流程
零件更少、接口标准化，装配失误大幅减少， 一次合格率（FPY）显著提升。
3. 优化供应链
标准化产品零件种类更少，供应商数量精简，简化沟通与物流。
同时需规避关键零件单一供应商风险，防止供应链断供。
4. 提升生产效率
每减少一个零件，就减少一道装配工序，直接缩短生产节拍，提升产能，快速响应市场需求。
5. 适配大批量与自动化生产

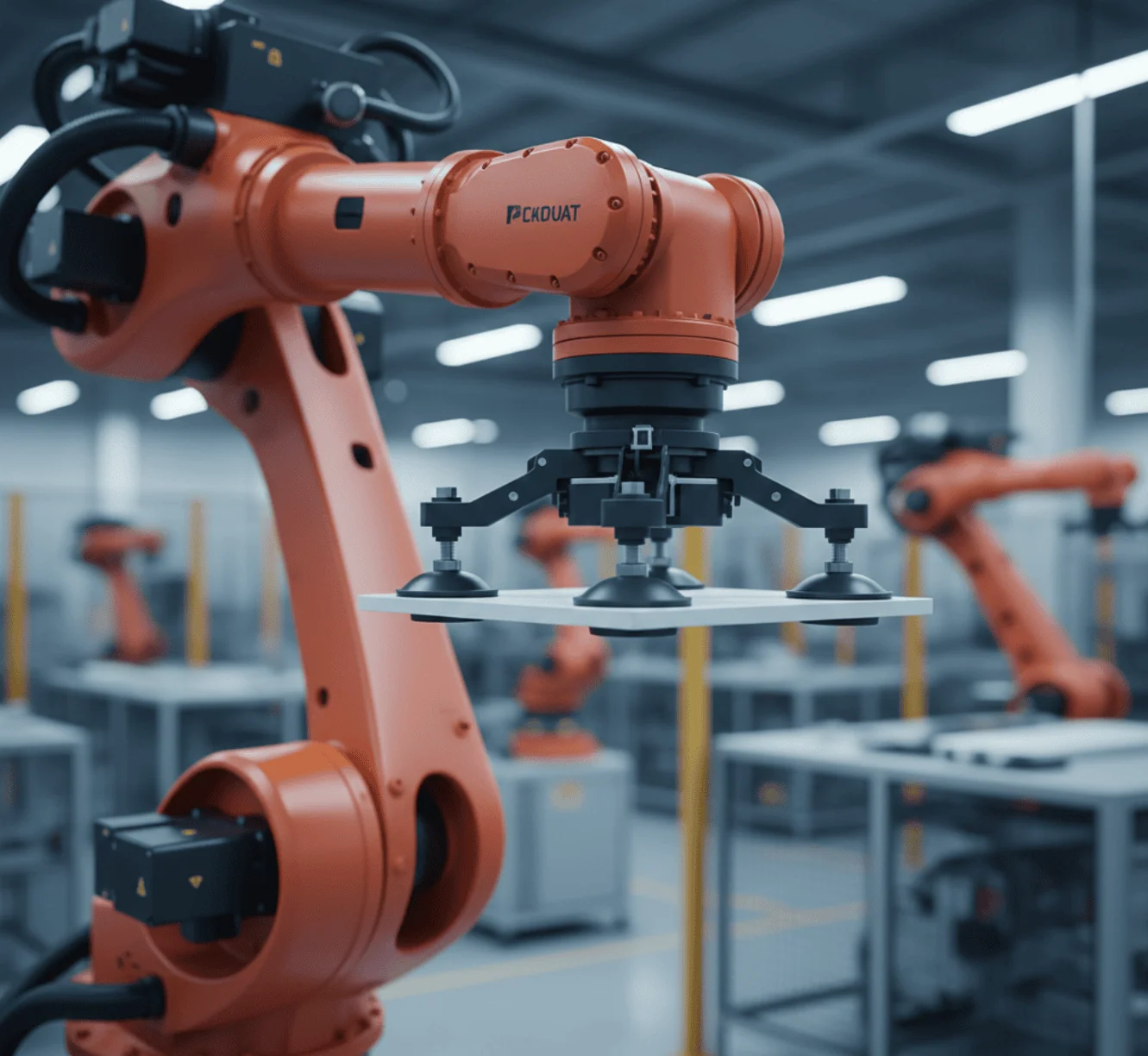

简化装配是大规模量产核心要求，简化结构适配真空吸盘、三指夹爪等机器人自动化装配；
中小批量可采用人工装配 + DfA 优化的混合模式，兼顾灵活性、稳定性与质量管控。
6. 简化后期维护
DfA 装配便捷性原则，同样适配面向维护设计，易装配的结构通常也易拆解维修。
7. 提升产品质量与可靠性
装配简单，生产失误更少；零件与连接结构更少，产品长期使用故障率更低。
8. 可持续性优势
零件更少，生产材料与能耗更低；同时适配面向拆解设计，便于产品报废后回收利用。
DfA 落地实施步骤
1. 设计早期介入
DfA 需在概念设计阶段落地，设计、工程、生产团队协同，提前规避后期高昂的产线改造成本。在 CAD 图纸上修改，远比重构产线成本更低。
2. 采用布斯罗伊德‑德赫斯特（Boothroyd‑Dewhurst）分析法
行业通用的装配效率量化方法，核心分析三项内容：
- 零件必要性：基于前文三个核心问题，判断零件是否可取消
- 抓取分析：零件抓取、定位、移动耗时
- 插入分析：零件装入、固定耗时
计算DfA 装配效率指数：
DfA 效率 =（理论最少零件数 × 3 秒）÷ 预估总装配时间
注：3 秒为标准零件理想抓取 + 装配理论时间
可借助专业 DfA 软件，量化效率并给出零件整合优化建议。
3. 绘制装配流程图
梳理完整装配顺序，可视化标注装配难点、对位困难、操作受限工序，在原型制作前完成优化。
4. 原型制作与实测
在真实工况下由工人或机器人完成装配测试，验证 CAD 仿真无法发现的实操问题，如手部疲劳、工具空间不足等。
5. 选择自动化 / 人工装配模式
- 小批量自动化成本高，需改造设计、定制设备，性价比低
- 综合评估装配复杂度，选择最低成本方案
- 机械臂运动范围有限，结构需严格适配机器人作业参数
- 自动化失误率更低，但灵活性弱于人工装配
6. 迭代优化
DfA 为循环优化过程，测试、成本分析后迭代设计，重新计算装配效率，直至满足性能与成本目标。
DfA 与其他 DfX 设计方法的关系
DfA 是 DfX 体系的核心，衔接零件加工与产品全生命周期管理：
- DfA vs 面向维护设计（DfMS）：DfA 侧重装配，DfMS 侧重拆解维修；模块化、卡扣结构在无损前提下，可同时适配二者。
- 面向供应链设计（DfSC）：DfA 标准化原则直接简化采购、降低库存风险。
- 面向检测设计：简化产品结构，保证连接部位可视，为质检提供便捷检测点。
DfA 常见设计误区
即使是经验丰富的工程师，在优化组装时也可能陷入陷阱。避免这些常见陷阱，以确保成功实施。
- 过度整合零件一味减少零件，将过多功能集成至单个复杂零件，导致 DfM 制造成本飙升，抵消装配优化收益。
- 脱离产线实际设计仅在 CAD 软件中设计，未与装配人员沟通；图纸上简单的盲孔螺丝装配，实际生产难度极大。
- 只追求装配速度为快速装配选用劣质胶水，牺牲耐用性、可维修性，需平衡功能、寿命与装配效率。
- 忽视公差累积默认零件均为理论标准尺寸，复杂装配未计算公差叠加，导致零件干涉、生产停滞。
- 装配简化与可维修性冲突零件整合会降低维修便利性：
- 超声波焊接：零紧固件、装配快、成本低，但无法无损维修
- 螺丝紧固件：便于升级维修，但装配速度慢需根据产品定位选择：一次性耗材优选焊接，高价值设备优先螺丝结构。
经典落地案例
IBM 点阵打印机
20 世纪 80 年代，IBM 最初计划建设高度自动化、高投入的打印机工厂；经 DfA 分析发现，设计本身才是生产瓶颈。
重新设计为自上而下分层卡扣结构，无螺丝、无弹簧，单人 3 分钟即可完成装配，完全省去复杂机器人产线，证明结构简化优于自动化。
索尼随身听
索尼称霸便携音频市场，核心是基于 DfA 的平台化策略：
设计统一内部模块化机芯，适配垂直自动化装配；更换外壳即可推出数百款机型，快速扩产，数十年垄断市场，营收超 10 亿美元。
总结
面向装配设计（DfA）将装配思维前置至产品早期设计，是 DfX 体系中极具价值的设计策略，可显著降低成本、提升质量、增强盈利与客户满意度。
DfA 为后续自动化、拆解回收奠定基础；建议与 面向制造设计（DfM）结合，实现产品全流程最优制造方案。
