埋头孔、卷曲、折边快速指南

与其他加工工艺相比，钣金件的设计相对简单。钣金件是由单个金属板通过冲孔、切割、冲压和/或弯曲制成，并以其最终使用耐久性而闻名。但仍有许多重要的工艺性设计问题需要考虑。

查看我们的快速提示和公差规格列表，以设计钣金埋头孔、卷曲和折边！更多信息，请下载我们的免费钣金设计指南！

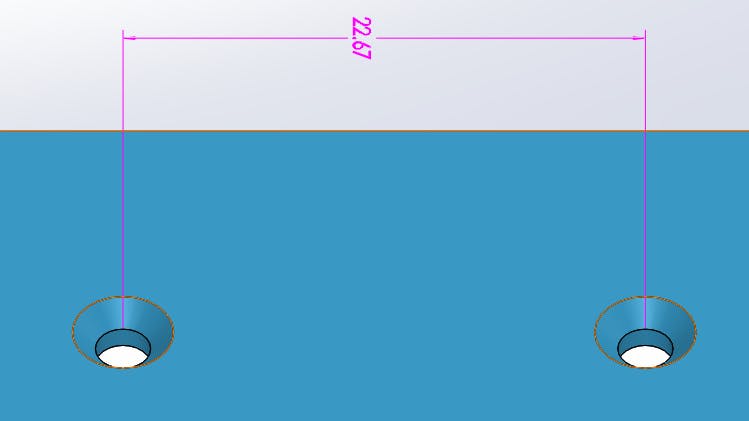

埋头孔

埋头孔的最大深度为零件材料厚度的6倍。埋头孔彼此之间的厚度必须至少为材料厚度的8倍，边缘处的厚度必须为材料厚度的4倍，弯曲处的厚度必须为材料厚度的3倍。

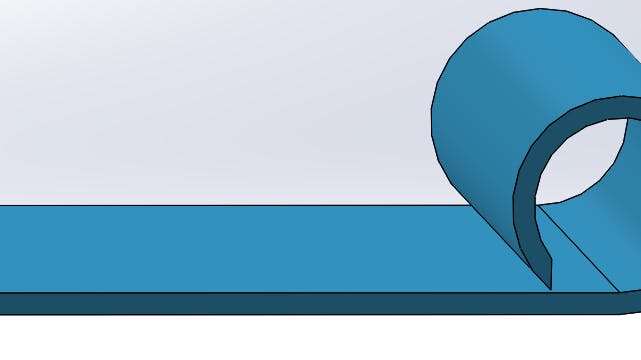

卷曲

卷曲的外半径必须至少为材料厚度的2倍。孔应该放置在远离卷曲的地方，至少是卷圈半径加上材料厚度的距离。弯头应至少为材料厚度加上卷曲半径的6倍。

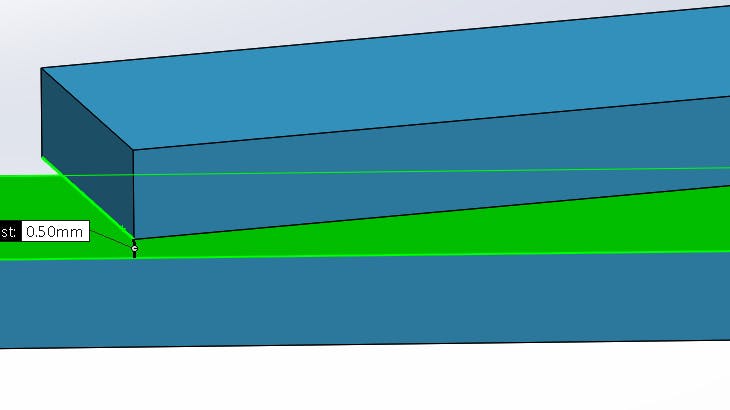

折边

折边是折叠到零件边缘的部分，以创建一个圆形的安全边缘。折边可以是开放式的、扁平状的或泪滴状的，公差取决于折边的半径、材料厚度和折边附近的特征（注：平折边有可能使弯曲处的材料断裂，应尽可能避免）。

对于开放式折边，最小内径等于材料厚度（直径较大往往会失去圆形），返回长度至少为材料厚度的4倍。泪滴状折边必须保持内径等于至少一种材料的厚度，开口至少为材料厚度的¼，并且返回长度也是材料厚度的4倍。
