几何尺寸与公差标注（GD&T）是用于向制造商和检验人员传达设计意图的标准语言。它采用符号来控制如形状、位置和方向等特定属性。

在此系统中，直线度属于形状公差范畴，与平面度、圆柱度和圆度同属一族。与位置或方向公差不同，形状公差无需基准参考，直接应用于特征本身的形状。
在本指南中，我们将深入探讨直线度在实际制造中如何应用、解读及测量。

功能目标	正确标注方法	检验方式
密封/接触	表面直线度（箭头指向表面）	用千分表扫描表面素线
装配/配合	轴线直线度（箭头指向尺寸）	功能量规（环规/塞规）或三坐标测量机计算轴线

什么是GD&T中的直线度？

直线度是用于控制特定特征平直程度的一种形状公差。尽管概念听起来简单，但在GD&T中，其应用根据控制对象的不同分为两类：表面直线度和轴线直线度。

1. 表面直线度（二维控制）

当应用于表面时，直线度标注用于控制该表面上单个素线元素的平直度。它并非一次性控制整个表面（那是平面度的职责）。

示例：表面直线度常用于要求均匀接触的零件。

• 考虑一个带有配合面的液压阀块。如果表面弯曲过大，垫圈将无法有效密封。
• 过大的形变会导致密封不良、泄漏或加速磨损。
• 通过应用表面直线度，可以确保该密封面的每个横截面都足够平整以实现功能，防止结构失效。

表面直线度控制示意图

2.轴线直线度（三维控制）

当应用于尺寸要素（如轴、销或孔的直径）时，该标注控制的是要素中心轴线的平直度，而非其表面本身。

示例：轴线直线度对于装配配合至关重要。

• 设想一根需要穿过孔的长销。即使销的直径在公差范围内，如果销本身是弯曲的，装配时也会卡住。
• 轴线直线度限制了销的弯曲程度，确保其导出的中心线足够平直，以便与相应的孔配合。

直线度公差带

表面直线度和轴线直线度的公差带存在显著差异。理解这种差异至关重要，因为它直接决定了零件的检验方式。

表面直线度公差带

控制表面直线度时，实际上是控制表面上特定截面的平直度。

• 几何形状：公差带由位于截面两侧的两条平行直线构成，形成一个二维平面。

• 规则：这是GD&T中的默认公差带，常被称为全宽公差带。[参考下图] 要通过直线度检验，实际表面线上所有的点都必须位于这个二维平面内。

现实中，没有表面能绝对平直。此标注允许设计者清晰地定义出既能保证零件功能、又可接受的偏差范围。为获得最佳制造体验，该公差应在实际可行的范围内尽可能放宽。

轴线直线度公差带

与二维表面公差带不同，轴线直线度的公差带是一个围绕零件理想轴线的圆柱形包络面。

• 几何形状：公差适用于中心轴线周围的所有方向。
• 规则：构成实际特征轴线的所有点都必须位于此圆柱形公差带内，零件方为合格。

这个实际轴线在技术术语中被称为导出中心线。[参考下图]
它通过确定特征长度方向上所有圆形横截面的中心点，并将这些点连接起来计算得出。测量尺寸要素的直线度时，实际上就是在验证这条导出中心线是否保持在由理想轴线定义的圆柱形公差带内。

如何在图纸上标注直线度？

直线度的标注由特征控制框定义。该框包含定义公差范围的必要信息。控制表面还是控制轴线的关键区别，完全取决于指引线箭头的放置位置。

1.标注表面直线度

要控制表面形状，指引线箭头应直接指向表面或其延长线。

• 符号：第一格内放置直线度符号（—）。

• 公差格：仅包含公差值。

• 公差带：公差带类型无符号，默认为全宽公差带（两条平行线）。

• 修饰符：不使用材料修饰符或基准。

2.标注轴线直线度

要控制特征轴线，指引线箭头应指向尺寸标注（例如，轴的直径数值）。

• 符号：第一格内放置直线度符号（—）。

• 公差格：公差值前需加上直径符号（Ø）。这明确将公差带定义为圆柱体。

• 修饰符：与表面直线度不同，轴线直线度可以使用材料修饰符（如最大实体条件）来获得补偿公差。

GD&T技术图纸对比——表面直线度标注（箭头指向表面）与轴线直线度标注（箭头指向带直径符号的尺寸）

直线度与其他公差的区别

表面直线度可能与平面度有些相似，同样地，轴线直线度也可能与圆柱度混淆。让我们来理清它们的区别。

直线度 vs. 平面度

直线度本质上是平面度的一维对应形式。

• 平面度：控制整个表面。要求表面必须位于两个平行平面之间。
• 直线度：控制表面上的单个线元素。要求该线必须位于同一平面上的两条平行线之间。两者均无需基准参考。

直线度 vs. 圆柱度

虽然两者都应用于圆柱形零件，但圆柱度是更严格的控制。

• 直线度（轴线）：确保导出中心线位于圆柱形公差带内。只要轴线是直的，表面本身可能存在椭圆或不规则。
• 圆柱度：同时控制轴线的直线度和每个横截面的圆度。它迫使特征尽可能接近完美的圆柱体。

测量直线度

验证直线度需要特定的计量工具，具体选择取决于公差的严格程度和特征类型。

1. 功能量规（通/止规）

功能量规可对轴线直线度进行快速的合格/不合格检验。

• 工具类型：对于外部特征（轴）使用环规；对于内部特征（孔）使用圆柱塞规。
• 条件：对于外部特征（轴/销），最大实体状态是其允许的最大直径（基本尺寸+上偏差）；对于内部特征（孔），则是其允许的最小直径。
• 局限性：每个不同的特征都需要定制量规。它不提供数值数据，仅提供二元结果（合格/不合格）。

2. 高度尺配合千分表

此设置通过测量截面的偏差来验证轴线或表面。我们也可以使用高度尺配合千分表来检查工件的直线度。

• 设置：将零件固定在V形块或旋转夹具上以确保精确对中。
• 方法：将千分表在表面上调零。然后沿轴向旋转或扫描零件。
• 结果：千分表测量高度的变化。如果变化始终保持在公差带内，则零件合格。

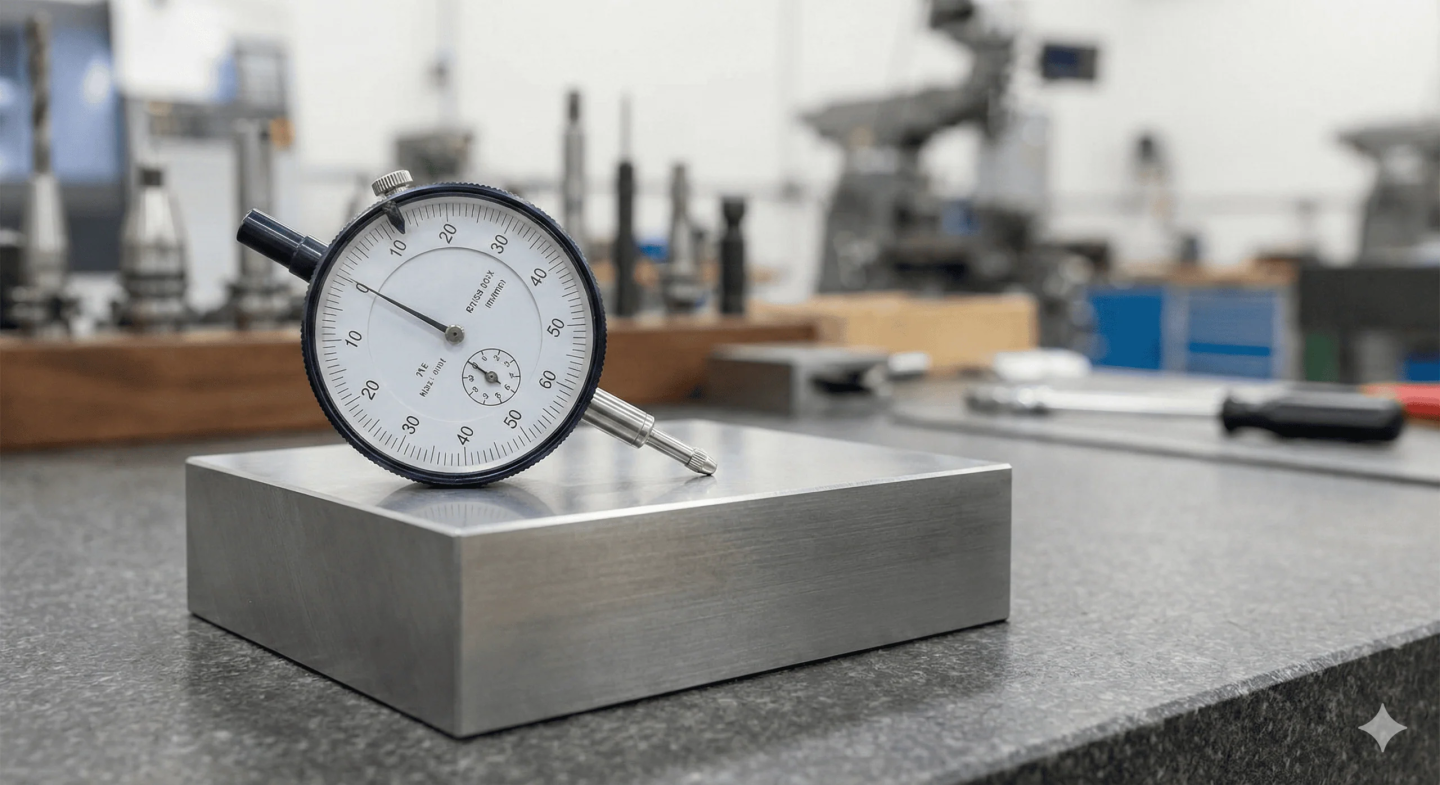

千分表探头在精密平板金属块上测量表面直线度偏差

3. 三坐标测量机

三坐标测量机可提供高精度的数字轮廓，但比千分表需要更长的测量周期。

• 方法：将零件固定在三坐标测量机床上。探头在选定的横截面上径向扫描表面，以绘制几何形状图。
• 探头类型：
  • 球型探针：标准探头，能够拾取一般形状。
  • 轮廓扫描仪：对于直线度测量，通常优于球型探针，因为它们能更准确地检测到更精细的表面细节、波峰和波谷。

 4.自准直仪

自准直仪利用光学原理（反射镜和光束）实现高精度测量。它通常配有激光对准辅助装置和计算机终端。

• 方法：计算机程序将表面反射的光线转换为二维图像。
• 环境敏感性：该设备对外部因素高度敏感。开门、风扇或温度梯度引起的空气湍流都可能干扰读数。即使是轻轻敲击设备或夹具背面也可能改变结果，因此必须保证稳定的环境和牢固的夹具。

材料修饰符与补偿公差

轴线直线度常与材料修饰符一起应用，以确保正确装配的同时提供制造灵活性。

最大实体条件的影响

当直线度标注包含最大实体条件修饰符 (M) 时，指定的公差仅在零件处于其最大实体状态（例如，轴直径最大时）适用。

计算补偿公差

当制造出的零件尺寸偏离最大实体状态（例如，轴径变小）时，制造商可获得补偿公差。

• 公式：总直线度公差 = 指定公差 + (最大实体状态极限尺寸 – 实际尺寸)
• 在最大实体状态时：补偿为零。零件必须满足特征控制框中的严格直线度值。
• 在最小实体状态时：补偿达到最大值。

为何使用它？

此机制确保在"最坏情况"（最大销径、最差直线度）下装配也能进行。如果销的直径小于最大尺寸，它可以有更大的弯曲度，但仍然能穿过孔。这在不影响功能的前提下降低了废品率和生产成本。.

关键术语表

术语	定义	应用场景
全宽公差带	由两条平行线构成的默认二维公差带。	严格用于表面直线度。不出现直径符号 (Ø)。
导出中心线	通过连接特征所有横截面中心点计算出的假想线。	严格用于轴线直线度。直线度公差控制此特定线的弯曲程度。
补偿公差	当尺寸要素偏离其最大实体状态时可获得的附加公差。	仅当应用了 (M) 修饰符时，可用于轴线直线度。
虚拟条件	由要素在最大实体状态下的尺寸与几何公差共同作用产生的综合边界。	对于设计配合零件（例如，确保销能装入孔）至关重要。

掌握形状公差

直线度是GD&T形状公差的基础，但它很少孤立使用。为了设计出完全可制造的零件，工程师必须理解它与其他公差的相互作用：

与圆柱度对比：如果除了控制轴的直线度外，还需要控制其圆度，请使用圆柱度。

与平面度对比：如果需要控制整个密封面，而不仅仅是某条线，请使用平面度。
