  7. SLA 3D 打印设计指南:8 条关键技巧

SLA 3D 打印设计指南:8 条关键技巧

SLA 3D 打印设计技巧指南,助力实现高精度、耐用与高质量零件生产。

大家好,我是 Niko Mroncz,Xometry 的销售工程部负责人。自 2010 年以来,我一直从事 3D 打印工作。当对表面质量和精度要求极高时,SLA 始终是不二之选。但与粉末类工艺相比,SLA 的容错性要低得多——要想实现高效设计,就必须深入理解其工艺原理。

立体光固化成型(SLA)是一种基于树脂的 3D 打印技术,它利用紫外激光逐层选择性固化液态光敏树脂。SLA 的突出优势在于能够制造出具有极其精细细节、光滑表面和严格公差的零件——通常几乎不需要后处理。它可支持多种材料,包括通用树脂、高温树脂以及透明树脂等。

凭借这些特性,SLA 非常适用于原型制作、模具母模、牙科模型、小型机械部件以及对外观设计有要求的零件。然而,与基于热塑性材料的工艺相比,SLA 制成的零件通常具有较差的抗紫外稳定性。

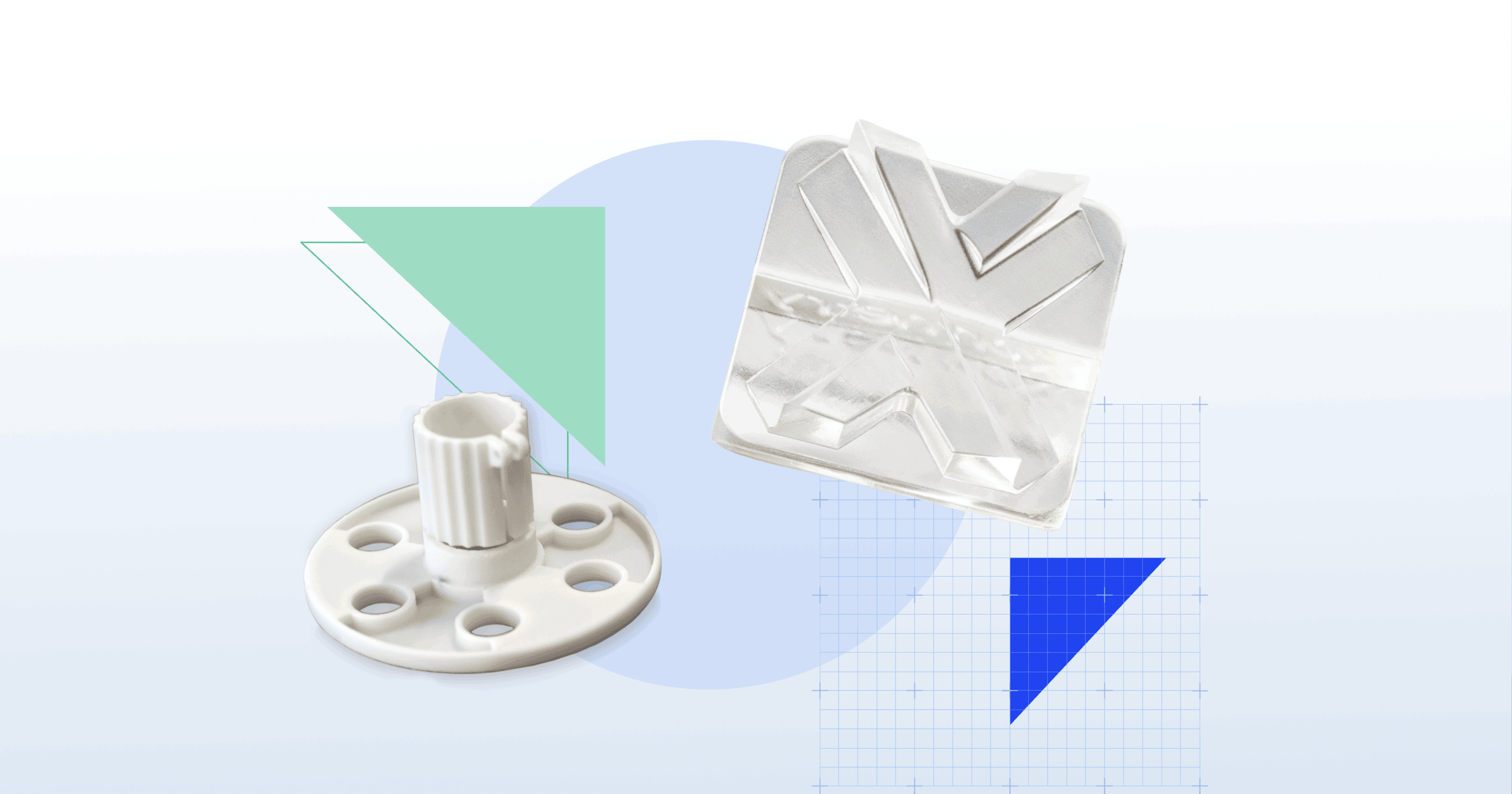

SLA 3D printed parts

Nikolaus Mroncz

Xometry 销售工程部负责人

需要注意的是,尽管 SLA 零件的表面质量非常出色,但它们也存在一定局限性。随着时间推移,暴露在阳光下可能导致零件变脆,而浅色零件——尤其是白色或透明件——可能会出现发黄现象。虽然可以通过喷涂一层透明涂层来减缓这种老化,但仍有一些设计技巧值得分享,以帮助获得更理想的打印效果、降低失败率,并最大程度发挥 SLA 的优势。

1. 遵循 SLA 的最小特征尺寸限制

虽然 SLA 3D 打印在精细细节方面表现出色,但过于微小的特征仍可能在生产过程中引发问题。细长的针状结构可能过于脆弱,狭窄的槽口可能无法清晰成型,而小孔则可能因打印过程中树脂堆积而被封堵。这类缺陷通常源于几何设计突破了可靠的尺寸极限。

经验法则:

  • 针状结构的最小可靠直径应保持在 1 mm
  • 槽口的最小尺寸建议为 0.5 mm,越大越好。
  • 最小可打印特征尺寸应保持在 0.2 mm
Minimum feature size icon

2. 合理设计壁厚

壁厚是 SLA 3D 打印设计中最关键的因素之一。壁厚过薄会导致零件脆弱,甚至在打印过程中发生断裂;而壁厚过厚则不仅造成材料浪费,还可能引发翘曲等缺陷。

此外,壁厚不均会导致冷却速度不同,较薄区域往往比厚壁区域冷却更快,从而可能引发开裂、翘曲等问题。因此,应合理设定壁厚,并尽量在整体结构中保持一致的厚度,以避免缺陷。

对于无支撑的壁面,由于更容易翘曲或断裂,应设计得更厚一些,并可在底部增加圆角过渡以增强机械强度。对于有支撑的壁面,翘曲风险较低,可以适当减薄,但仍需保持在合理范围内。

Maximum Wall Thickness Icon

经验法则:

  • 无支撑壁面:建议最小壁厚为 0.6 mm
  • 有支撑壁面:建议最小壁厚为 0.4 mm

3. 在配合零件设计中考虑 SLA 公差

尽管 SLA 3D 打印可以实现高精度,但在零件设计中仍需严格考虑公差问题。设计时应预留公差,并考虑固化过程中的收缩。

这是确保零件满足严格公差要求并正常运作的唯一途径。在配合零件之间应设计适当间隙,以防止打印过程中零件粘连,同时也有助于零件的顺利组装。

经验法则:

  • 活动零件及装配件之间:确保最小间隙为 0.5 mm
  • 紧配或卡合配合:可使用 0.1 mm 的间隙。

4. 安全设计空心 SLA 零件以节省树脂

SLA 可以打印全实心零件,但在许多情况下,将设计空心化有助于减少材料使用和打印时间。然而,空心结构必须谨慎设计,以保持结构完整性并避免常见的打印问题。过薄的壁厚或完全封闭的腔体可能会在零件内部困住未固化的树脂,导致内部压力不平衡,从而引发开裂甚至零件损坏。此外,空心或凹形结构在打印平台上朝上打印时,可能会对树脂槽产生吸力效应,导致零件在打印过程中脱落。

为避免这些问题,应始终设计排树脂孔,使多余树脂能够流出,并尽量减小吸力。对于完全封闭的结构,如球体或腔体,可考虑填充空腔,或在每个空心区域至少设置一个排树脂孔。

经验法则:

  • 空心部分最小壁厚:保持 2 mm
  • 排树脂孔直径:至少 3.5 mm
  • 排树脂孔数量:每个空心区域至少设置 一个排孔

5. 内外角采用圆角处理

零件上的尖角和锐边会导致应力集中,从而增加开裂和零件失效的风险。对内角和外角进行圆角处理可以使应力在结构中均匀分布。应尽可能增大圆角半径,以促进 SLA 3D 打印零件中的高效应力分布。

经验法则:

  • 角落的最小半径约为 0.5 mm。
  • 内角的半径应至少为相关壁厚的一半。
  • 外角的半径应至少为相关壁厚的 1.5 倍。

6. 添加清晰文字与标识

SLA 非常适合在零件表面直接添加小型徽标、标签或功能性文字。但如果浮雕或雕刻文字过于精细,可能因过度固化或树脂渗出而导致对比度下降或无法辨认。

为了确保可读性,文字应具有足够的高度或深度,以在进行轻微表面处理后仍保持清晰可见。

经验法则:

  • 浮雕文字:高度至少 0.5 mm,宽度至少 0.4 mm
  • 雕刻文字:深度至少 0.5 mm,宽度至少 0.5 mm
  • 最小字体尺寸:字符高度 1 mm,推荐 2 mm 或更高。
Embossing Height Icon

7. 尽量减少支撑并合理布局

在 SLA 设计中,应尽量避免支撑结构,因为支撑会在零件表面留下痕迹。

然而,在某些情况下,支撑是必要的,例如用于壁面或悬垂结构。大多数切片软件可以自动检测支撑位置,因此添加支撑相对容易。

不要无谓地添加支撑。如果确实需要支撑,请遵循推荐的最小长度和角度要求。超出这些限制可能导致悬垂结构在脱模或剥离过程中断裂。

Support structure icon

经验法则:

  • 无支撑悬垂:长度不得超过 2 mm,且角度至少为 30°
  • 支撑位置:悬垂、桥接及任何可能因缺乏支撑而变形或失形的特征下方均应设置支撑。
  • 支撑接触点:尽量使用较小的接触点,以减少成品零件上的痕迹。

8. 优化零件方向以减少支撑并提升表面质量

在 SLA 3D 打印中,零件的摆放方向会影响打印成功率、机械强度以及支撑痕迹的可见性。合理的方向不仅便于打印、减少支撑需求,还能降低翘曲、吸力问题或附着力不足等失败风险。将零件倾斜摆放还可帮助树脂更均匀地流走,减少“吸杯”现象或内部应力积累的可能性。

经验法则:

  • 减少悬垂:将零件摆放以降低需要支撑的悬垂区域。
  • 避免大面积水平面:避免零件的大型平面与打印平台平行。
  • 倾斜角度:将零件倾斜 30°–45°,以增强附着力并降低打印应力。

在 SLA 设计中避免“吸杯”效应

“吸杯效应”是倒置式 SLA 打印中特有的常见问题。当空心或凹形结构——如凹槽或封闭腔体——朝下朝向树脂槽时,在逐层剥离零件的过程中,腔体可能困住空气或未固化树脂,产生吸力效应。

这种压力差可能导致“爆裂”,即内部压力使壁面在打印过程中向外破裂。在严重情况下,吸杯效应可能损坏零件或树脂槽,甚至引发机器内部树脂泄漏。

降低风险的方法:

  • 避免开口朝下的杯状几何结构。
  • 在封闭腔体上设计排孔以排出空气和多余树脂。
  • 重新调整零件方向,使空心或凹面不直接朝向树脂槽。

SLA 3D 打印规格参考指南

下表简要汇总了 Xometry 针对不同零件特征的 SLA 3D 打印设计规格。在设计阶段参考这些规格,对于实现高质量打印至关重要。

规格项详细信息
通用公差±0.5%(±0.2 mm)(标准)±0.5%(±0.15 mm)(工业级)
层厚20–100 微米(视打印机而定)
最大成型体积标准:145 × 145 × 185 mm工业级:736 × 635 × 533 mm
最小特征厚度0.20 mm
建议最小壁厚有支撑壁:0.4 mm无支撑壁:0.6 mm
