几何尺寸与公差（GD&T）是工程师、加工人员与检验人员通用的工程语言，用于清晰传递设计意图，避免加工失误与返工，为平面、轴线等零件特征提供明确的公差标注规则。
依据美国机械工程师协会标准 ASME Y14.5，GD&T 公差按管控特征分为五大类：形状、方向、位置、轮廓、跳动。
每类包含多项具体公差。平行度与倾斜度、垂直度同属方向公差，用于管控特征之间的角度位置关系。
一、什么是平行度（GD&T）

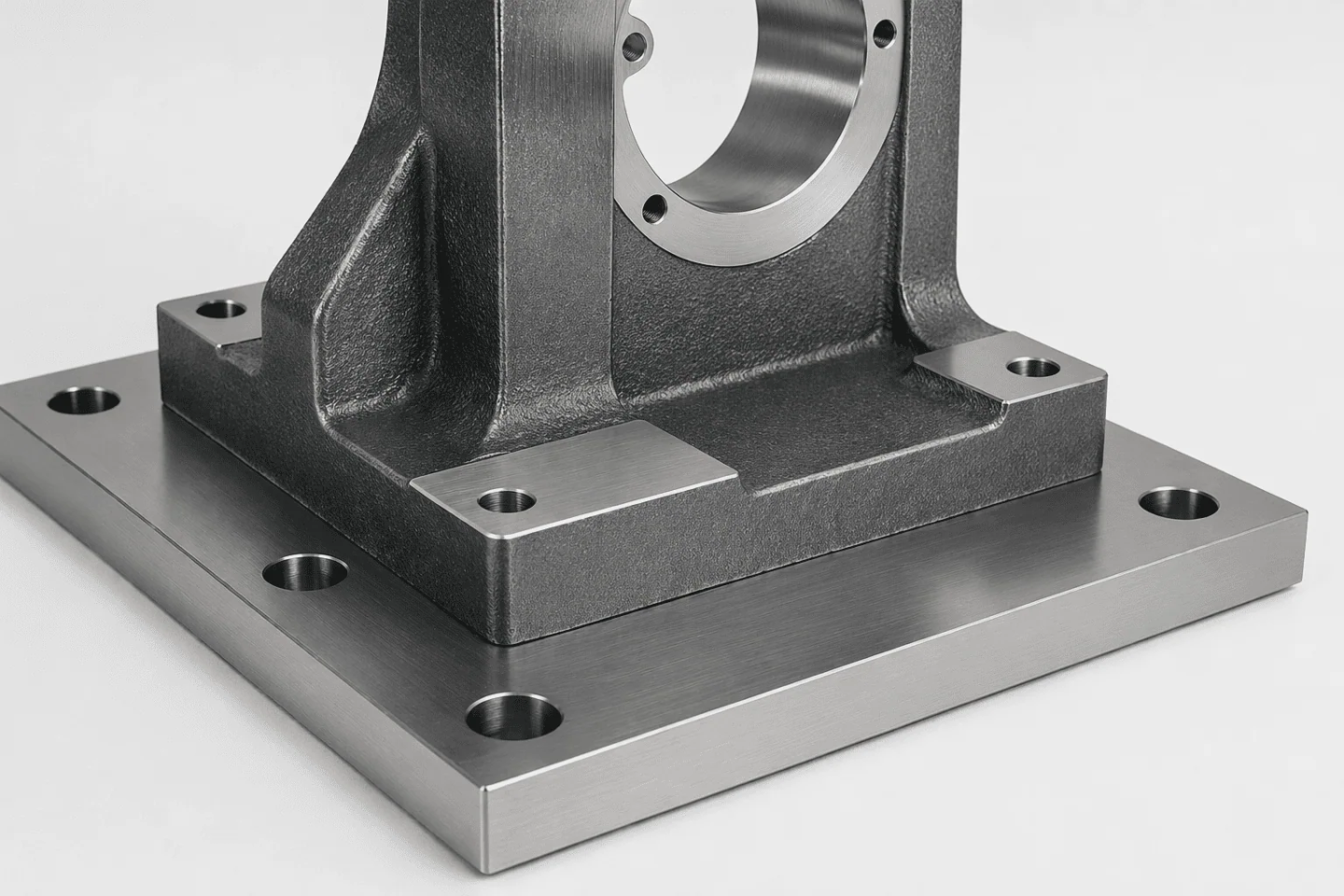

平行度是 GD&T 中的方向公差，用于约束某一特征（平面、轴线或中心平面）沿全长始终与基准平面 / 轴线保持等距（夹角为 0°）。简单来说，就是确保受控平面或轴线与一个或多个基准平面 / 轴线严格平行。
平行度仅管控方向，不管控位置：特征沿全长需与基准保持恒定间距，与该特征在空间中的实际位置无关。
平行度主要应用于三类特征：
- 表面平行度：管控表面平行于基准配合面，为最常用类型。
- 轴线平行度：管控销、孔等尺寸特征的中心轴线。
- 中心平面平行度：管控槽、凸台等结构的中间平面与另一表面平行，中间平面由特征区域坐标取平均得到。
工程师选型参考
表格
| 功能要求 | 是否选用平行度 | 更优替代方案 |
|---|---|---|
| 保证平面与基准面平行 | 是 | 仅关注局部平面度时用平面度 |
| 保证孔轴线与基准底面平行 | 是 | 轴线位置同样关键时用位置度 |
| 保证表面与基准呈 30°/45° 夹角 | 否 | 倾斜度 |
| 仅管控表面自身平整、无基准要求 | 否 | 平面度 |
工程师提示
- 需管控位置时，不要用平行度，改用位置度；
- 仅管控平面平整性时，不要用平行度，改用平面度；
- 轴线平行度仅在旋转 / 装配配合依赖同轴对齐时使用。
应用示例：法兰接头

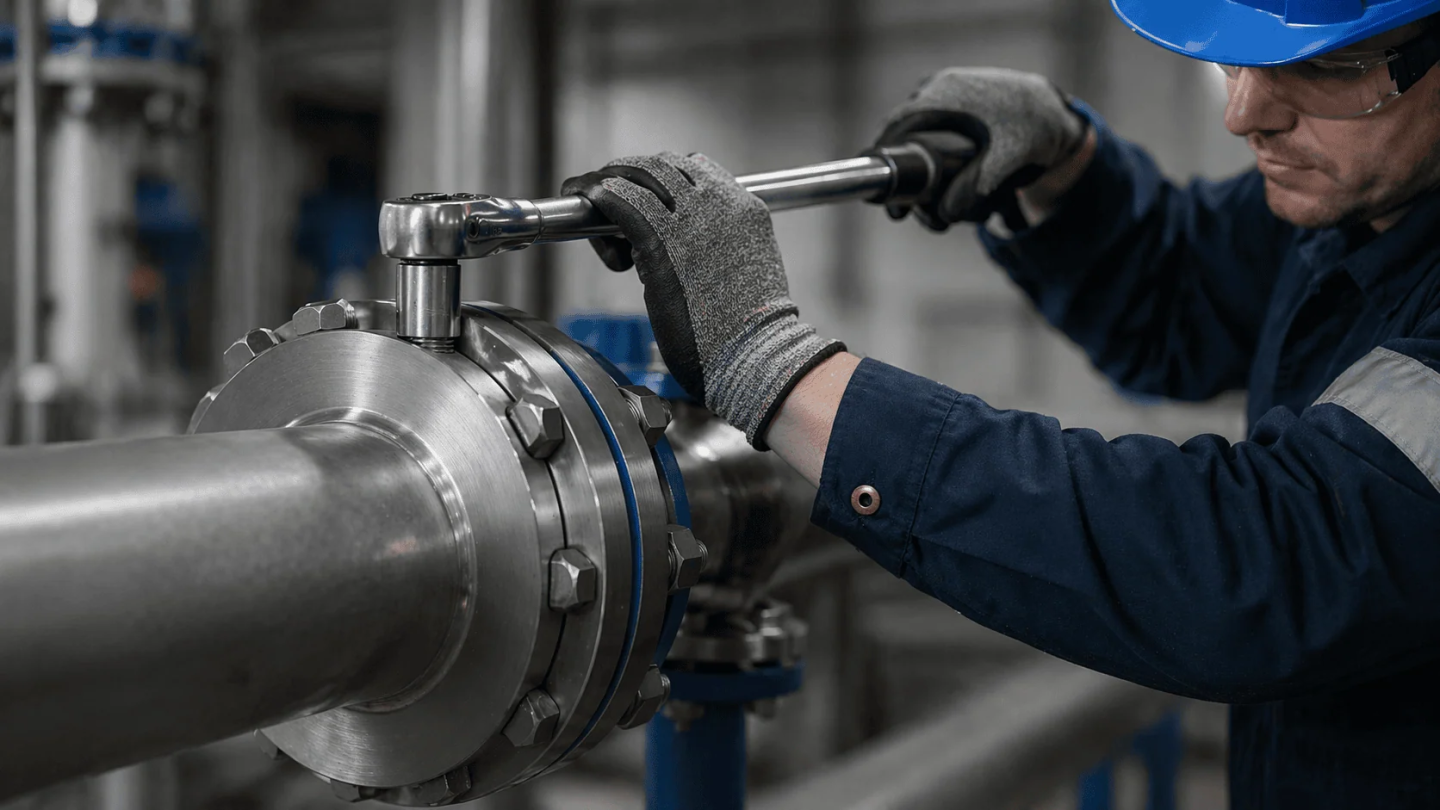

工业管道中，平行度常用于法兰端面对齐。配对法兰需在规定公差内保持平行，保证接头对正、无泄漏。
径向偏移由位置度或同轴度管控，角度偏移主要由平行度管控（常搭配平面度 / 表面轮廓度）。将其中一个法兰端面设为基准、标注另一法兰端面的平行度公差，可保证螺栓受力均匀、垫片受压一致，降低接头失效风险。
二、平行度公差带
平行度公差带是受控表面允许的变动边界，只要受控特征上所有点均落在该区域内，零件即可合格装配、正常使用。

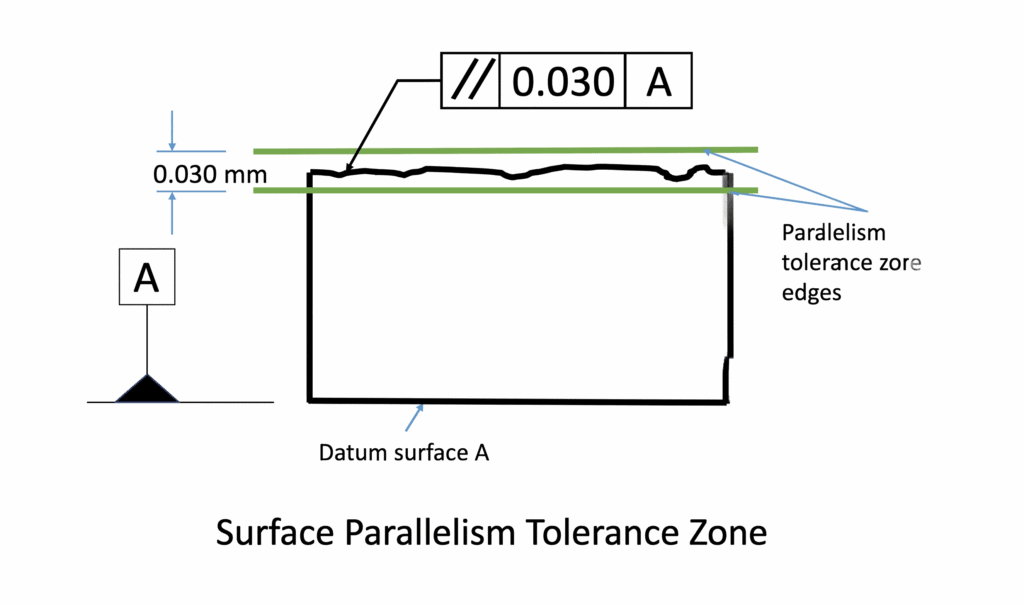

- 表面 / 中心平面平行度：公差带为一对平行平面，两平面间距即为公差值。例：表面平行度公差 0.05 mm，代表该表面所有点必须位于间距 0.05 mm 的两平行平面之间。

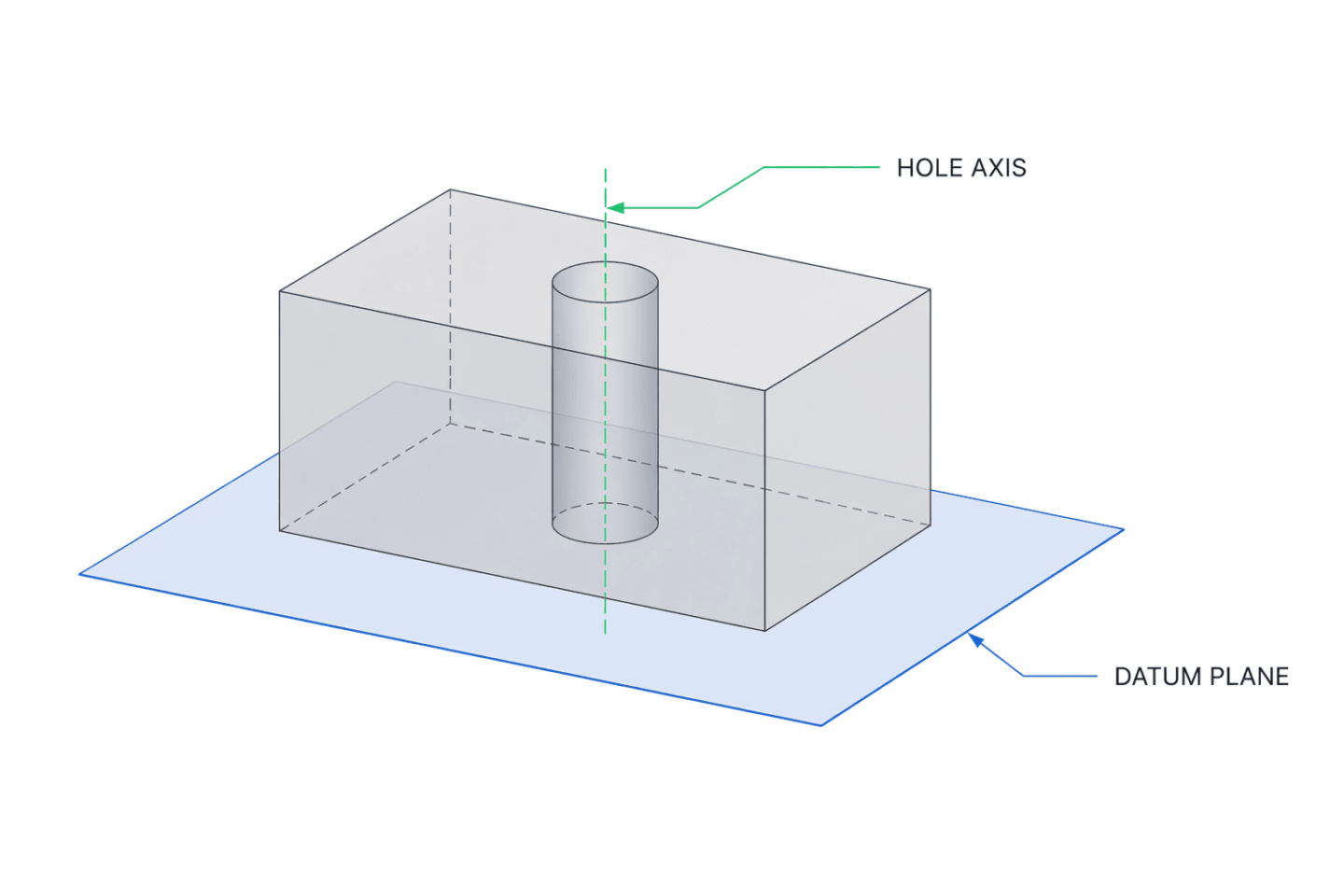

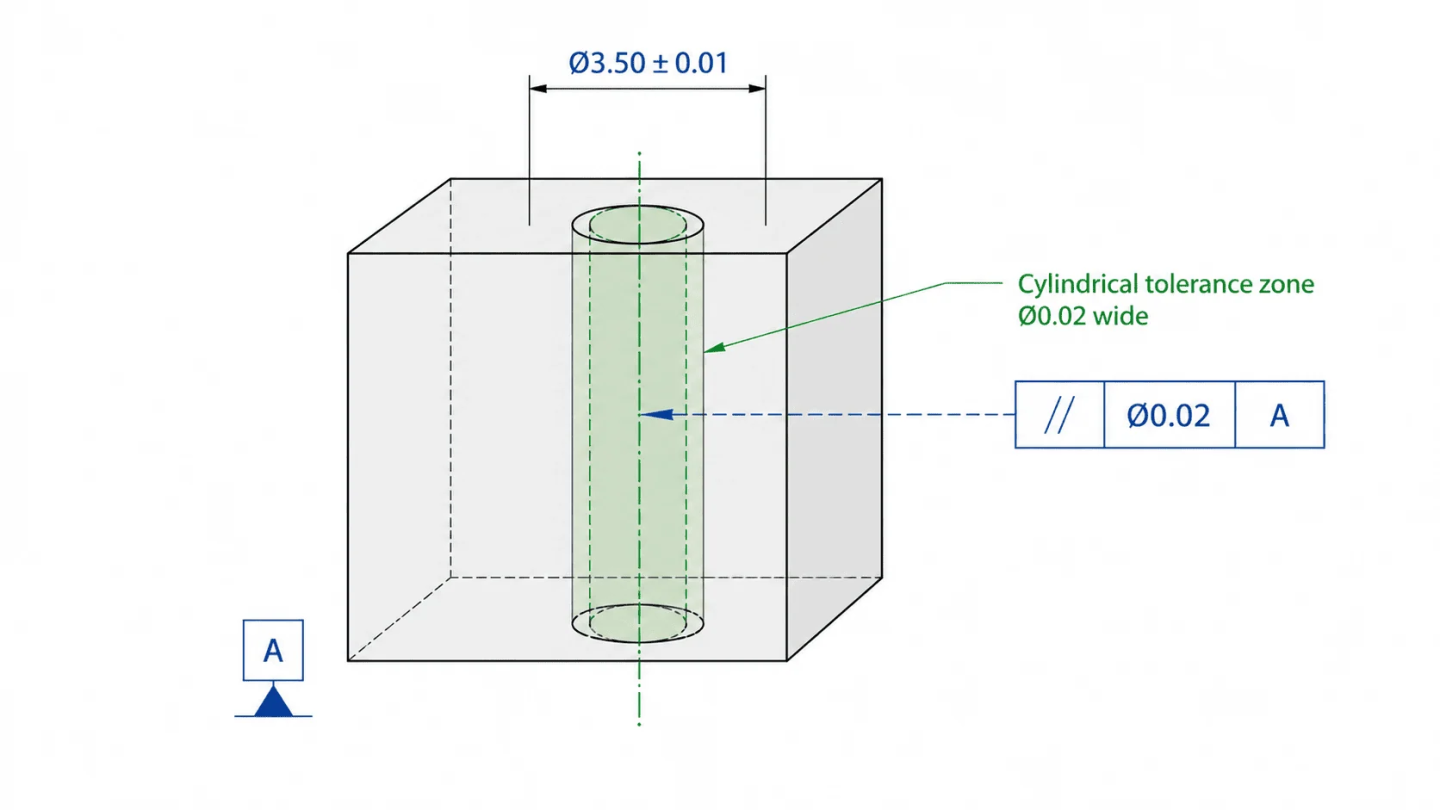

- 轴线平行度：公差带为以导出中心轴线为中心的圆柱区域，轴线所有点必须全部落在该圆柱内。
三、平行度特征控制框（标注格式）

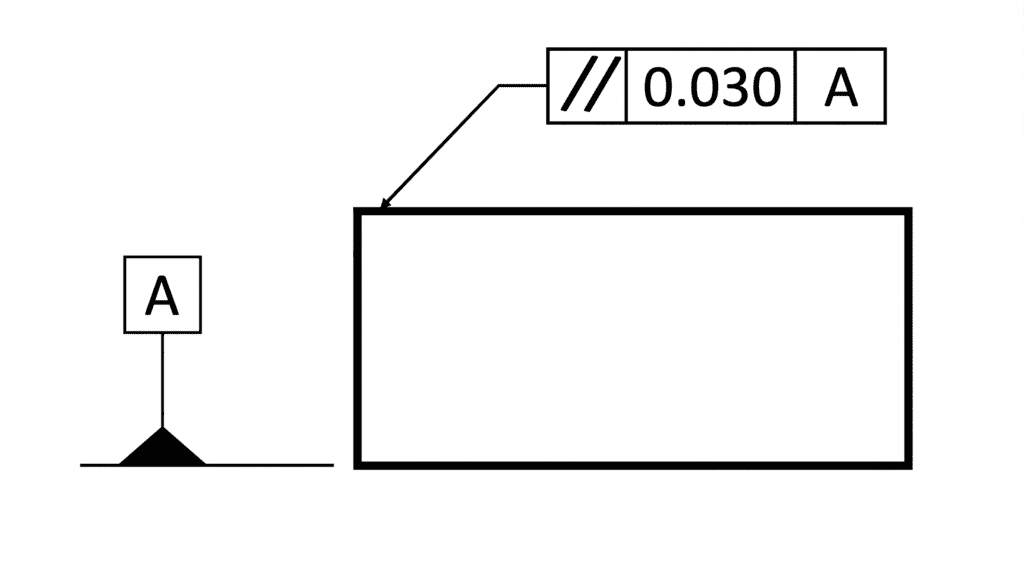

平行度通过特征控制框在 CAD 图纸中标注，由三部分组成：几何公差符号、公差值、基准。
依据 ASME Y14.5，平行度符号为两条与水平线呈约 60° 夹角的平行线。
1. 几何公差符号栏
用于指定公差类型，平行度采用标准双斜线符号。
2. 公差值栏
定义公差带形状、数值与实体状态：
- 公差带形状：轴线平行度需加注直径符号⌀，表示圆柱公差带；表面平行度默认采用平行平面，无需额外符号。
- 公差数值：轴线为圆柱直径，表面为两平面间距；依据 GD&T 第 1 规则（包容原则），平行度公差不得超过该特征的尺寸公差。
- 实体状态修饰符：最大实体状态 MMC、最小实体状态 LMC 可用于轴线 / 中心平面平行度，管控孔、销等尺寸特征；平面无尺寸属性，不可使用。未标注修饰符时，默认采用独立原则 RFS（与特征尺寸无关）。
3. 基准栏
平行度属于方向公差，必须依托基准进行检测，基准限定受控特征的自由度。
- 表面 / 中心平面平行度：一般仅需 1 个基准；
- 轴线平行度：根据零件复杂度，需 1–2 个基准；
- 平行度一般不使用 3 个基准；优先选取面积最大、稳定性最好的平面作为第一基准；多基准可组合标注，如 A‑B。
四、附加公差（Bonus Tolerance）
当轴线 / 中心平面平行度搭配 MMC/LMC 修饰符时，可获得附加公差：
附加公差 = 特征实际尺寸 − 最大 / 最小实体尺寸

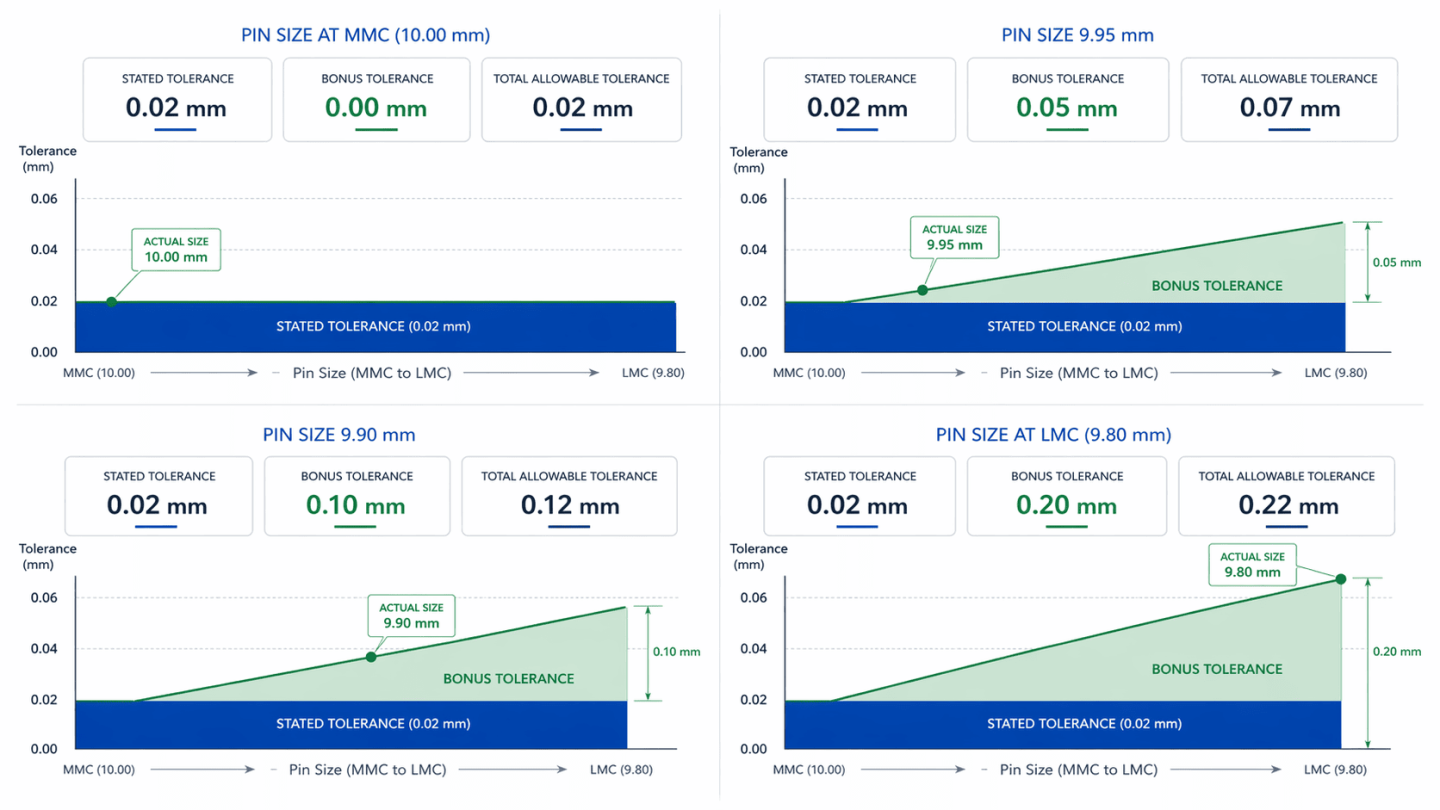

- 内特征（孔）：孔径越大，附加公差越大；例：MMC 为 10.00 mm，实测 10.10 mm，附加公差 0.10 mm。
- 外特征（轴）：轴径越小，附加公差越大；例：MMC 为 10.00 mm，实测 9.90 mm，附加公差 0.10 mm。
总允许平行度公差 = 标注公差 + 附加公差
五、平行度与其他 GD&T 公差的区别
平行度 vs 平面度
- 平面度：形状公差，无基准，仅管控表面自身平整性；
- 平行度：方向公差，必须指定基准，管控表面与基准保持 0° 平行；平整的平面也可能相对基准倾斜，导致平行度不合格。
平行度 vs 倾斜度
- 平行度：管控与基准0° 平行；
- 倾斜度：管控 0°–90° 之间任意指定夹角（如 30°、45°）；例：表面与基准夹角 2°，平行度不合格，但可通过 2° 公差的倾斜度检测。
表格
| 公差类型 | 是否需基准 | 管控内容 | 典型用途 |
|---|---|---|---|
| 平面度 | 否 | 表面自身形状 | 密封面、接触面平整度 |
| 平行度 | 是 | 0° 方向平行 | 配合端面、对齐轴线 |
| 倾斜度 | 是 | 非 0° 夹角 | 倾斜安装面 |
| 位置度 | 是 | 尺寸特征的位置 + 方向 | 装配用孔、销、槽 |
六、平行度检测方法
平行度检测必须依托指定基准，常用检测手段如下：
1. 三坐标测量机（CMM）
高精度检测首选，可测量表面、轴线、中心平面平行度。
先采集基准面多点建立基准，再采集被测面数据，软件自动计算包容所有测点的最小平行平面间距，即为平行度误差。
精度极高，但设备昂贵、便携性差、年维护成本约 15%–20%。
2. 平板 + 百分表（车间通用）

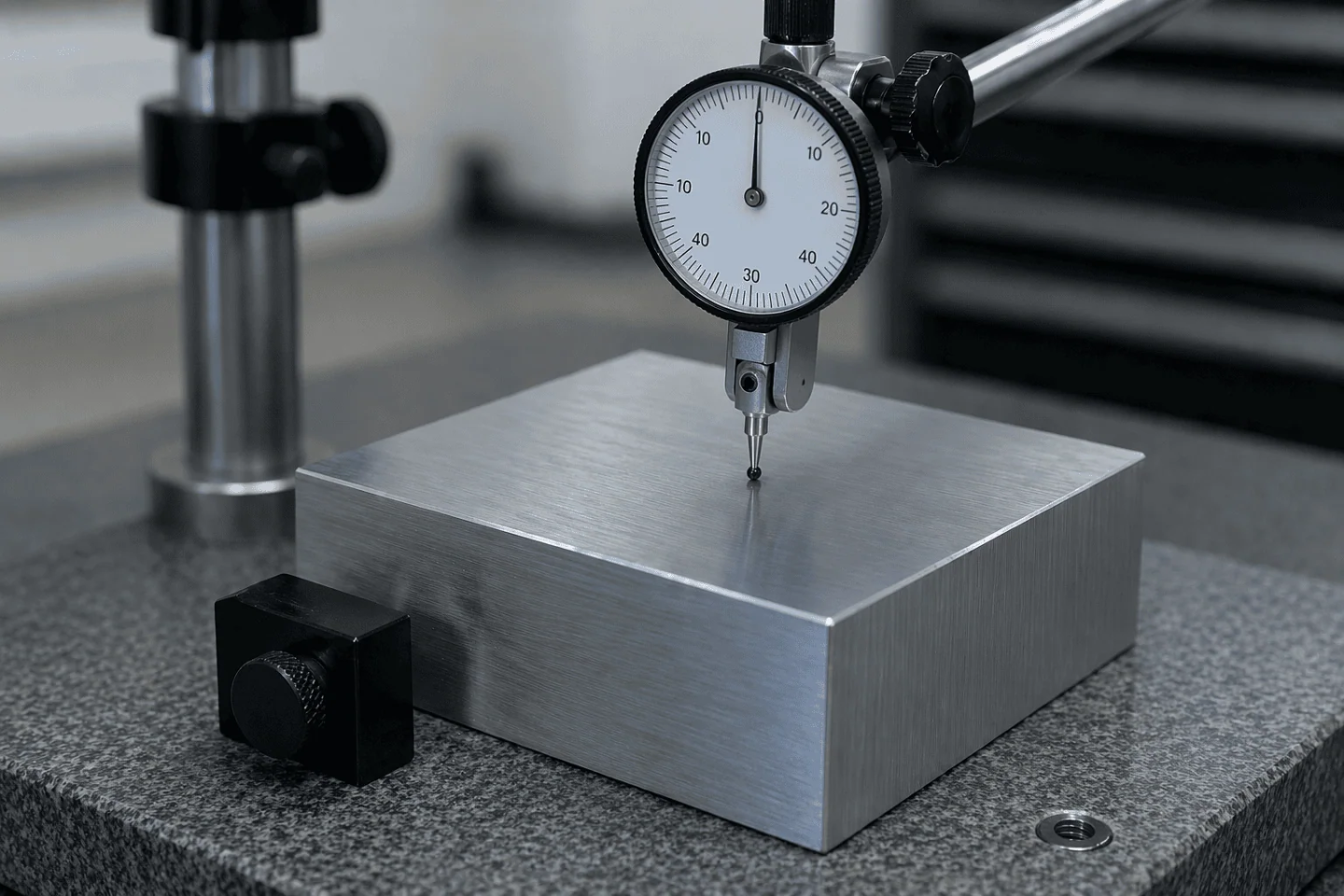

将零件基准面贴合在花岗石检验平板上，百分表测头沿被测表面移动，最大值−最小值 = 平行度误差。
例：最大读数 0.08 mm、最小 0.02 mm，平行度误差 0.06 mm。便携、成本低，适合现场快速检测。
3. 激光干涉仪 / 自准直仪
用于超大尺寸或不可移动零件，通过检测光束干涉 / 角度偏差实现亚微米级精度。
缺点：对温度、湿度、气流等环境因素极其敏感。
七、方向公差设计总结
平行度是 GD&T 基础方向公差，是实现平行结构可靠加工的关键。通过控制均匀间距与装配配合精度，保证零件正常装配、密封无泄漏、长期运行稳定。
工程师合理选用公差带与实体状态，可在满足功能的前提下，避免不必要的加工成本。
